Задвижка чугунная 30ч7бк Ду200 Ру6
Артикул: 07062
| Цена Ⅰ: до 50 000 руб. | Общая сумма заказа не превышает 49 999 руб. |
| Цена Ⅱ: от 50 000 руб. до 150 000 руб. | Общая сумма заказа равна или более 50 000 руб., но не превышает 149 999 руб. |
| Цена Ⅲ: от 150 000 руб. | Общая сумма заказа равна или более 150 000 руб. |
При добавлении товара в корзину цены пересчитываются автоматически.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Основные характеристики
| Производитель | Россия |
| Диаметр условный (Ду) | 200 DN |
| Давление | 0.6 МПа |
| Торговая марка | ЛМЗ |
| Материал корпуса | Чугун |
| Материал уплотнений | без уплотнительных колец |
| Тип привода | ручной |
| Модель | 30ч7бк |
| Давление | 6 атмосфер |
| Рабочая среда | Воздух, Газ |
| Температура рабочей среды | +100 °С |
Быстрый заказ
Хотите купить, но нет желания оформлять заказ через корзину? – сообщите свой телефон и e-mail, мы свяжемся с Вами
Введите номер телефона, мы Вам перезвоним
Подробное описание товара
30вч7бк задвижка параллельная чугунная PN10DN 50-200
PN=1,0 МПа
ПРИМЕНЕНИЕ
Трубопроводы низкого давления, транспортирующие газообразные среды. Рабочая среда: газ I и II группы.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выдвижной шпиндель.
- Установочное положение: любое (кроме маховиком вниз).
- Малые потери давления.
- Запорное устройство выполнено без уплотнительных колец.
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
- Максимальное рабочее давление: 1,0 МПа.
- Максимальная температура рабочей среды: +100°С.
- Температура окружающей среды: от -35 до +40°С.

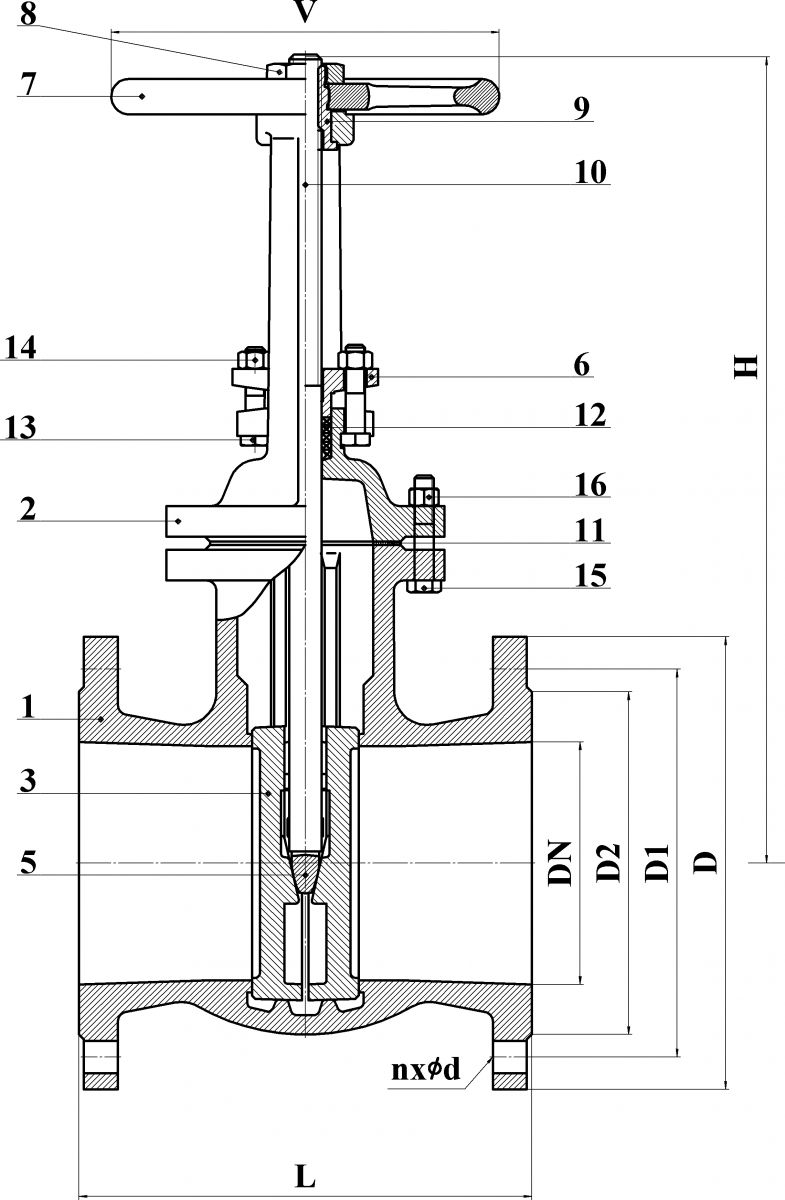

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| п/п | Наименование | Кол-во | Материал |
| 1 | Корпус | 1 | Высокопрочный чугун ВЧ50 |
| 2 | Крышка | 1 | Высокопрочный чугун ВЧ50 |
| 3 | Диск | 2 | Высокопрочный чугун ВЧ50 |
| 5 | Клин | 1 | DN50-150: Сталь 25Л |
| DN200: Высокопрочный чугун ВЧ50 | |||
| 6 | Сальник | 1 | Высокопрочный чугун ВЧ50 |
| 7 | Маховик | 1 | Высокопрочный чугун ВЧ50 |
| 8 | Гайка | 1 | Высокопрочный чугун ВЧ50 |
| 9 | Втулка резьбовая | 1 | Латунь ЛС 59-1 |
| 10 | Шпиндель | 1 | Сталь 45 |
| 11 | Прокладка | 1 | Паронит ПОН-Б |
| 12 | Сальниковые кольца | n/DN | Терморасширенный графит |
| 13 | Болт | 2 | Сталь 20, класс прочности не ниже 5.8 |
| 14 | Гайка | 2 | Сталь 20, класс прочности не ниже 5 |
| 15 | Болт | n/DN | Сталь 20, класс прочности не ниже 5.8 |
| 16 | Гайка | n/DN | Сталь 20, класс прочности не ниже 5 |
РАЗМЕРЫ
| DN | PN | L | H | V | D | D1 | D2 | nхød | Масса, кг |
| 50 | 10 | 180 | 245 | 160 | 125х125 | 125 | 102 | 4х18 | 11,5 |
| 16 | |||||||||
| 80 | 10 | 210 | 310 | 200 | 150х150 | 160 | 133 | 4х18 | 19 |
| 16 | |||||||||
| 100 | 10 | 230 | 380 | 200 | 215 | 180 | 158 | 8х18 | 30,5 |
| 16 | |||||||||
| 150 | 10 | 280 | 500 | 240 | 280 | 240 | 212 | 8х22 | 58 |
| 16 | |||||||||
| 200 | 10 | 330 | 650 | 280 | 335 | 295 | 268 | 8х22 | 99 |
НОРМЫ И СТАНДАРТЫ
- производство в соответсвии ГОСТ 5762;
- строительная длина в соответствии ГОСТ 3706;
- фланцевое соединение согласно ГОСТ 33259;
- процедуры испытаний соответствуют ГОСТ 33257.
Задвижка чугунная 30вч7бк параллельная с выдвижным шпинделем предназначена для установки в качестве запорного устройства на трубопроводах низкого давления.
- Присоединение задвижки чугунной 30вч7бк к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
- Установочное положение задвижки чугунной 30вч7бк любое, кроме положения – маховиком вниз.
- Вид управления 30вч7бк – ручной привод.
- Рабочая среда – природный и топливный газ, воздух.
- Температура рабочей среды не более +1000С.
- Рабочая среда подается с любой стороны задвижки.
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – серый чугун СЧ 20 ГОСТ 1412.
- Уплотнение по шпинделю – сальниковое (кольца ТРГ).
- Уплотнение между корпусом и крышкой – паронит.
- Климатическое исполнение – У2 по ГОСТ 15150.
- Задвижки чугунные 30вч7бк соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.
- Полный средний срок службы не менее 10 лет.
